Skruv med äntringstapp
Minskar problem vid gängskjuvning

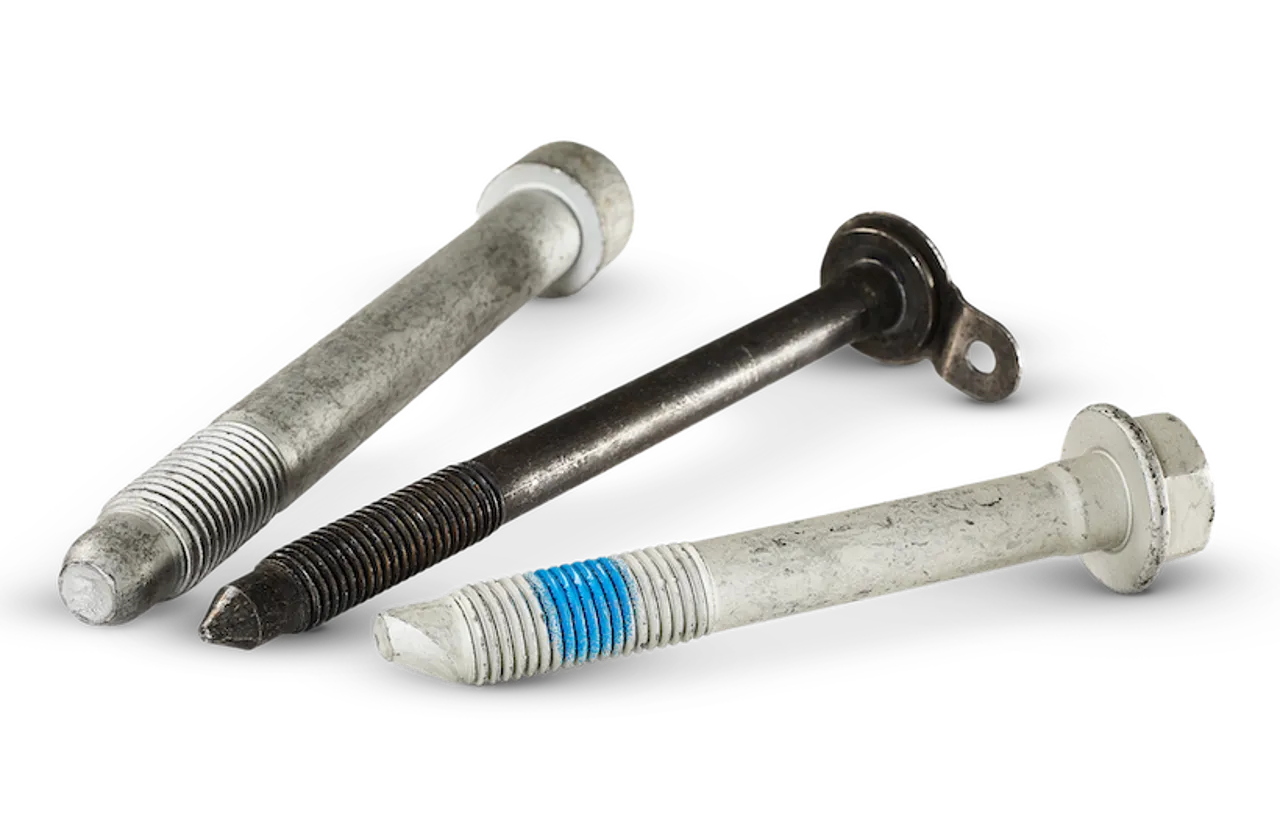

Skruv med äntringstapp minskar risken för gängskjuvning. Istället för att handäntra skruven kan man förbättra förutsättningen att ta upp snedställning och därmed minska risken för gängskjuvning. Detta är speciellt viktigt i automatiserad produktion. Bulten kan erbjuda flera olika äntringstappar för att minska denna risk.
Förlängda spetsar för att lösa monteringsproblem
Förlängda ändar är designade för att hitta honhålet och rikta in skruven i hongängan. Detta minskar risken för gängskjuvning. En förlängd ände är en ovärderlig monteringsfunktion när operatören har begränsad sikt eller åtkomst.
Det finns flera sorters förlängda ändar för att lösa olika monteringsproblem, beroende på vilken applikation det gäller.
Dog Point
Den vanligaste förlängda änden kallas Dog Point om den ingår i skruvens nominella längd. Om den inte gör det, är det korrekta namnet Pilot Point. Diametern är något reducerad under gängroten. Den används för att göra det lättare att rikta in skruven mot honmuttern. Referensstandard är ISO 4753
Pilot Point
Pilot Point med avtrubbad kon (PC) används främst för att lokalisera hålet när frigångshålet inte är i linje med honmuttern. Referensstandard är ISO 4753.
CA-Point
The CA-Point är en sylspets som används när frigångshålet och muttern inte är i linje.
BUFO®
The BUFO® Grip möjliggör envägsmontering med ett stift som fixerar skruven medan muttern dras åt.
Olika typer
MAThread
Dog point
Pilot point
CA-point
MAThread®
MAThread® introducerades i mitten av 1990-talet och har sedan dess blivit en standard inom fordonsindustrin. Den har en unik design för gängutlopp och dog point-spets.
MAThread®-designen har följande egenskaper:
- Pilotspets, som riktar in skruven mot mutteraxeln och riktar in de komponenter som ska sammanfogas.
- MAThread®, som stödjer bulten så att den kan rulla över ofullständiga gängor.
- Övergångsgänga, en övergång från MAThread® till en ISO-metrisk standardgänga.
Fördelar med MAThread®
MAThread®-fästelement motverkar felgängning och stopp och ger dessutom flera andra fördelar, som till exempel:
- Korrigerar snedställda installationer och tvingar komponenter i linje utan att skada gängorna.
- Tar bort behovet av manuell igångsättning.
- Avhjälper svetsstänk i svetsmuttrar.
- Tar sig förbi överflödig färg i hongängor.
- Är inte känslig för monteringsverktygets hastighet.
Så här fungerar det
Axeljustering
Med den mångsidiga MAThread®-designen kan användaren välja den mest lämpliga spetsformen för applikationen.
Gängorna styrs in i rätt position
När gängorna kommer i kontakt börjar den korsgängningsförebyggande MAThread® att rulla över hongängan.
Gängorna skruvas i normalt
MAThread® tvingar de två gängspiralerna att rikta in sig. Fästelementet skruvas sedan in smidigt med minskat motstånd.
Varianter av MAThread®
MATpoint®
Kan användas i de flesta applikationer.
DOG POINT MAThread®
För användning i mycket svåra applikationer eller vid montering där komponenter behöver bändas på plats.
”P” POINT MAThread®
Används i krävande applikationer där spetsfrigång inte är ett problem. Bör även användas vid tjocka staplar av flera komponenter.
MYCKET KORT MAThread®
Används endast i applikationer där spetsfrigång är ett problem och vinkelavvikelse är begränsad. Observera att denna del troligtvis inte kommer att fastna om den installeras vid en vinkelavvikelse större än 8°.
